噴灌泵車

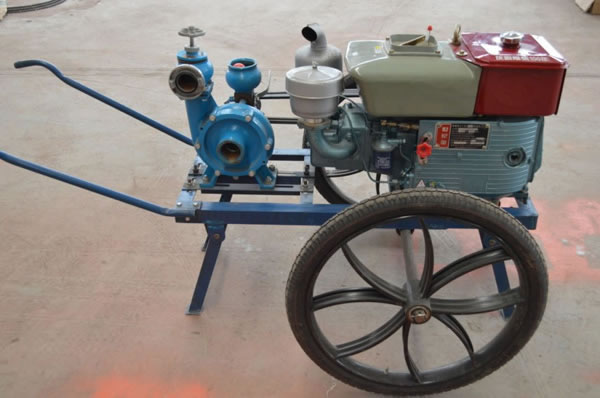

                                         單缸自吸輕小型泵車

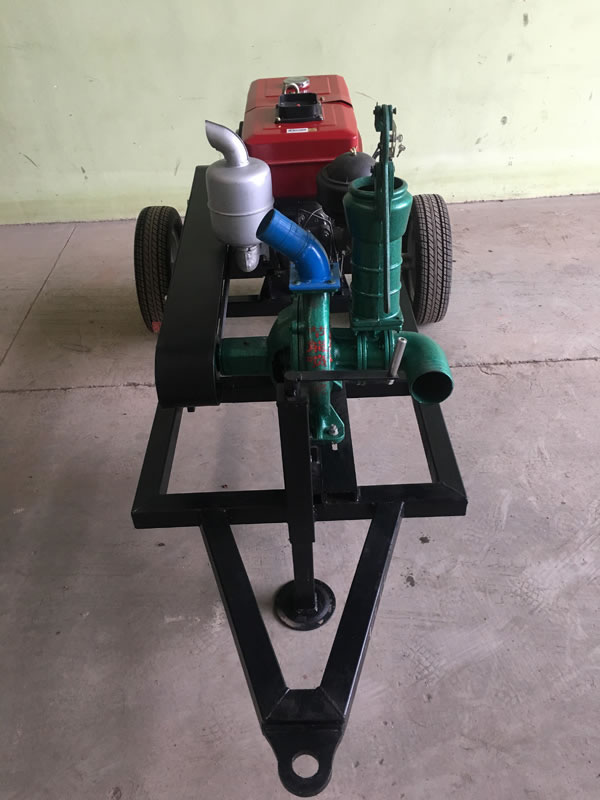

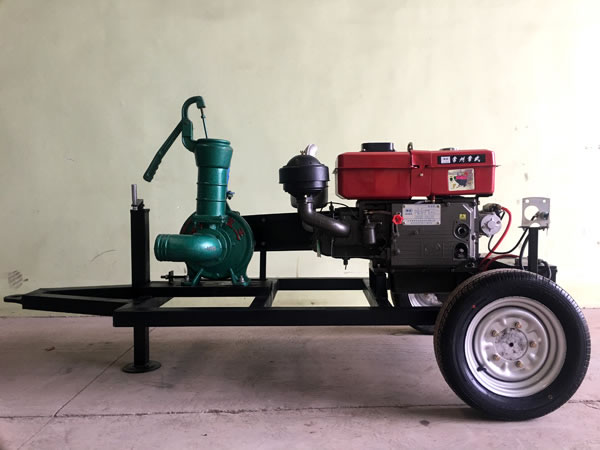

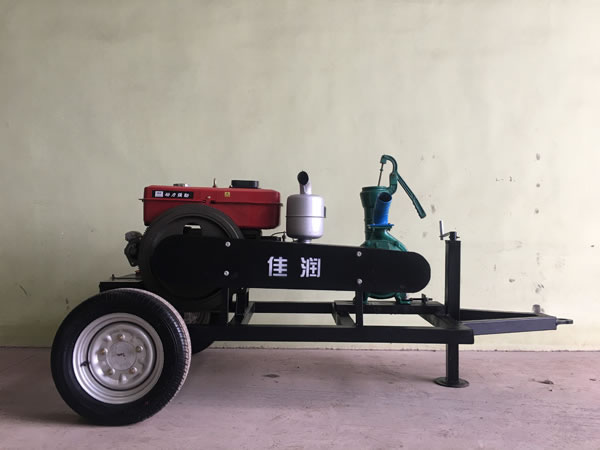

                                        單缸自吸型泵車

                                        多缸自吸泵車

噴灌泵車是利用壓力水的動能驅動行走的機械設備。它主要由底盤、機架、卷盤、PE輸水管、自動調速裝置、安全裝置、傳動裝置、水渦輪驅動裝置、減速箱、噴車頭、導向裝置等組成。其工作原理是由壓力推動渦輪旋轉，經減速箱帶動卷盤，從而實現PE管、噴頭車勻速回收，同時壓力水進入PE管傳送到噴頭，實現噴頭正常噴灑。該機結構簡單、自動化程度高、操作方便，是理想的節水型灌溉機具。
　　1、沖擊式水渦輪
　　裝配在卷盤助流位置，驅動軸是采用不銹鋼做的，軸封處用機械密封密封，轉速為100-700r/min，出水量為3-20m3/h。
　　2、PE輸水管
　　PE管是一種高新技術產品，它的一端連在卷盤上，并經由橫軸來供水，它的另一端則與噴水行車相連接。
　　3、減速器
　　一種標準錐面包絡圓柱蝸輪蝸桿減速器。
　　4、導向裝置
　　它為一左右螺紋導桿和可移位的驅動器，它可確保PE管在自動回收時，各層均卷得很整齊。
　　5、調速裝置
　　它主要由PE管壓輥、擺桿、球閥組成，使噴頭車行走速度和降水深度保持一致。
　　6、安全裝置
　　它為一聯動機構，每次灌溉終止時，噴頭車能自動地舉升到運輸位置并碰擊安全碰桿，使轉動裝置中離合器自動脫開，卷盤停止轉動。
　　7、制動裝置
　　新式制動裝置，防止卷盤倒轉，操作簡單，拖放PE管更輕松。
　　8、噴頭車
　　它為對稱輪式結構，為了能讓PE管拉伸的方便，他裝配有一拉出式掛鉤。
　　9、機架
　　由矩形管焊接而成，鋼性較好。所有結構均經熱浸鍍鋅處理，具有良好的防腐性能。
